نحوه برداشت عوارض مصنوعی در نقشه توپوگرافی

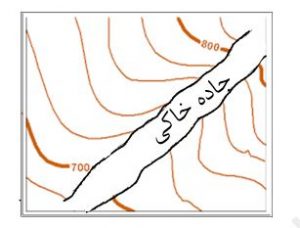

عوارض مصنوعی عوارضی هستند که به طور طبیعی به وجود نیامده اند و توسط انسان ساخته و ایجاد شده اند . به عنوان مثال  می توان به جاده – ساختمان مسکونی – کانال و جدول، تیر برق و ….. اشاره کرد. یک قاعده کلی در مورد نقشه توپوگرافی وجود دارد که : منحنی میزان از عوارض مصنوعی عبور نمی کند بدین معنی که شکل درونی  عوارض مصنوعی  و یا تغییرات ارتفاعی  درون آن در نقشه توپوگرافی  در نظر گرفته نمی شود. این بدین معنی نیست که ارتفاع عوارض مصنوعی به هیچ عنوان اهمیت ندارد و نباید برداشت شود. بگذارید برای روشن شدن بهتر موضوع یک مثال بزنیم . فرض کنید قصد داریم یک نقشه توپرگرافی از یک منقطه ثپه ماهور تهیه کنیم که در این منقطه جاده آسفالته  هم وجود دارد . در این حالت نقاط بر اساس مطالب قبل برداشت می شود و در مورد جاده هر دو انتها جاده برداشت می شود و در زمان ترسیم منحنی میزان محدوده جاده به عنوان یک محدوده بدون منحنی میزان در نظر گرفته می شود(HIDE AREA).  اگر ما نیاز داشته باشیم تغییرات ارتفاعی جاده را داشته باشیم از پروفیل طولی و عرضی استفاده می کنیم .

برخی از عوارض مصنوعی و رایجترین روش های برداشت آن را در ادامه بیان خواهیم کرد . لازم به ذکر است که ممکن است در پروژه ها مختلف نحوه برداشت عوارض مصنوعی با یکدیگر بسته به نوع درخواست کارفرما و اهمیت آن عارضه متفاوت باشد :

• جاده : این عارضه به صورت تک خطی ( برداشت نقطه وسط جاده ) یا به صورت دو خطی ( برداشت دو نقطه درلبه آسفالت یا انتهای آسفالت ) یا به صورت دو خطی با نقطه وسط جاده به صورت ارتفاعی برداشت می شود.

• تیر برق ، درخت ، تیر تلفن ، تابلو ، منهول فاضلاب ، پاشنه در ، منهول آب و دیگر عوارض نقطه ای : به صورت تک نقطه ای برداشت می گردد که این تک نقطه در وسط عارضه  می باشد .

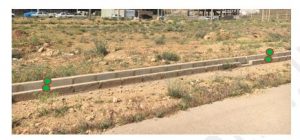

• جدول : این عارضه به صورت دو خطی ( دو لبه بیرونی تک لبه جدول ) و یا به صورت دو خطی با نقطه وسط جدول که برای بدست آوردن عمق می باشد، برداشت می گردد . این عارضه بیشتر به صورت ارتفاعی برداشت می شود. مگر اینکه نقشه مورد نظر مسطحاتی باشد.

• تک لبه : این عارضه به صورت خطی برداشت می شود .تک لبه معمولا در کنار آسفالت ها و باغچه ها ورفوژ های خیابان استفاده می گردد. نقاط برداشتی بر روی تک لبه ها معمولا در سمت بیرونی تک لبه و بالاترین نقطه برداشت می شود .

• کانیوو ایستاده : این عارضه هم به صورت تک خط ( در دو حالت ) و هم به صورت دو خط ( یک حالت ) برداشت می شود. درصورت تک خطی، لبه بیرونی تک لبه بالا و یا لبه داخلی لبه خوابیده برداشت می شود . در حالت دو خط هر دو نقطه لبه بیرونی تک لبه ایستاده و تک لبه خوابیده برداشت می شود.

• خانه ، باغچه ، استخر و دیگر عوارض سطحی : این عوارض به گونه ای برداشت می شود که شکستگی های و تغییر شکل ها در عوارض برداشت می گردد. این عوارض بیشتر به صورت مسطحاتی برداشت می شود.
